膠體泵(轉子泵)
我公司已 擁有自主產權中國專利 . 膠體泵 - 轉子泵獨特結構設計 數控設備 精湛加工技術研制而成的 膠體轉子泵 ZB3A 系列 膠體泵分別為 A 、 B 型 、不銹鋼 轉子泵 是采用無極變速電機，或配變
ZB3A膠體泵-轉子泵獨特結構設計, 數控設備,精湛加工技術研制而成的膠體轉子泵ZB3A系列膠體泵, 分別為A、B型、不銹鋼轉子泵是采用普通電機配置結構，必需配備變頻器使用。泵配件:泵主體,殼體-泵體-泵殼體-膠體泵主體,膠體泵殼體-泵體-轉子泵殼體-轉子泵體-轉子泵斜齒輪-轉子泵主體-機械密封-斜齒輪-軸承油封-軸承蓋-輔承后蓋-軸承座-密封墊-主軸-轉子泵-膠體泵配件-膠體泵膠體泵-不銹鋼轉子泵（羅茨式輸液泵）凡與介質（物料）接觸部位，均采用優質不銹鋼制造（材質 SUS304、AISI316、316L）完全符合衛生標準。使用壽命長，兩輪之間保持一定間隙，相互之間不摩擦，無磨損。轉子和轉子之間絕無接觸，長期使用亦無磨損，運轉平穩，噪音低，效益高。
主要特點：
適用范圍廣：輸送高粘度、濃度及任務含顆粒的介質，介質粘度≤250萬cp，以及含固體60%的漿料。
節能型產品：設計新穎，運轉速度低、效率高，本泵是通過減速器Or變頻器控制來傳動的，一般在 200 rpm 至 400 rpm 之間，經其輸送的物料保持原有品質不變，不起任何理化反應，特別適合在醫藥，食品方面。
密封可靠：由于轉速低，密封面不易產生高溫，磨損很少，使用壽命長。
夾套保溫型：泵內可安裝夾套保溫裝置，溫度適應0℃-250℃范圍內。
互換性：各類型的不同形狀的轉子在同一類型的泵上完全能夠?qū)崿F(xiàn)互換。
多樣性：提供多種形式的傳動供選擇及單葉，雙葉，三葉等多種形式的轉子，滿足不同客戶和不同工況使用。 維護簡單容易，方便清洗，保證機器內部和生產衛生清潔。
| 工作原理: 昊星ZB系列膠體泵-又稱羅茨膠體泵、不銹鋼轉子泵、膠體轉子泵、凸輪膠體泵、萬用輸送膠體泵、酵母膠體泵、蝴蝶型膠體泵、三葉型膠體泵、鞋底型膠體泵、藥料轉子泵、熱溶膠體泵、顆粒膠體泵、渣料泵、蛋白渣泵、高濃漿膠體泵等泵的名稱，依靠兩個同步反向轉動的轉子(齒數為2—4)在旋轉過程中于進口處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔幾個小空間，并按a b c d 的次序運轉；運轉至位置a 時，只有 I 室中充滿介質；到位置 b 時，B室中封閉了部分介質；到位置c 時，A 室中也封閉了部分介質；到位置 d 時，A、B 室與 II 室相通，介質既被輸送至出料口。膠體泵,轉子泵也就是在兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質；到位置b時，B室中封閉了部分介質；到位置C時，A室中也封閉了介質；到位置d時，A室B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷輸送出去。 | |
| |
| 產品特點： １、膠體泵、轉子泵凡與介質（物料）接觸部位，均采用優質不銹鋼制造（材質 SUS304、AISI316、316L）完全符合衛生標準。 ２、適合輸送高粘度、濃度及任何含顆粒的介質（物料）。 ３、適合溫度 -30到+200 攝氏度 。 ４、壓力高，適用長距離與高阻力定量輸送。 ５、轉速低，一般在 200 rpm 至 600 rpm 之間，經其輸送的物料保持原有品質不變，不起任何理化反應。 ６、轉子和轉子之間絕無接觸，長期使用亦無磨損，運轉平穩，噪音低，效益高。 ７、設計新穎、安裝維護簡單容易，方便清洗，保證機器內部和生產衛生清潔。 | |
| 膠體泵的類型分為以下幾種: |
濃稠型膠體泵
膠體泵屬為高粘度物料輸送泵，一種容積式泵,可以萬用輸送介質的泵，低轉速，高輸出扭矩、耐高溫的特點使轉子泵在輸送高粘度、高溫度的物料的領域中得以大顯身手。其獨特的工作原理配合使用強勁的驅動系統。保證轉子泵可以在低轉速下輸出強有力的驅動力矩，可以保證連續地、無滯止地輸送物料，并且能夠保證物料在輸送過程中的物料性能不會破壞，這種泵可以輸送的介質的粘度可高達1000000CP。
稀薄型膠體泵
三葉型轉子膠體泵可輸送稀薄介質的泵，在輸送特別稀薄的介質時，特別是在要求無脈動地輸出稀薄介質時，也顯示出比較大的性能優勢。轉子泵配備的驅動系統在被輸送介質的粘度下降，泄露量增大時，可以以更高的轉速運轉。并保證輸出流量的恒定。
衛生型膠體泵：
輸送泵所有與物料接觸的零件均為符合衛生標準的不銹鋼材料制作，泵的內外均拋光處理，能夠滿足所有的食品、飲料、醫藥、化工等行業的衛生和耐腐蝕場合的使用。
膠體泵配件：
膠體泵由泵主體、電動機、泵蓋、主軸、叢軸、軸承、軸承座、軸承蓋、軸承后蓋、泵體、油封、轉子、O型密封圈、機械密封件、拼冒、螺栓、斜齒輪等主要零部配件組成.

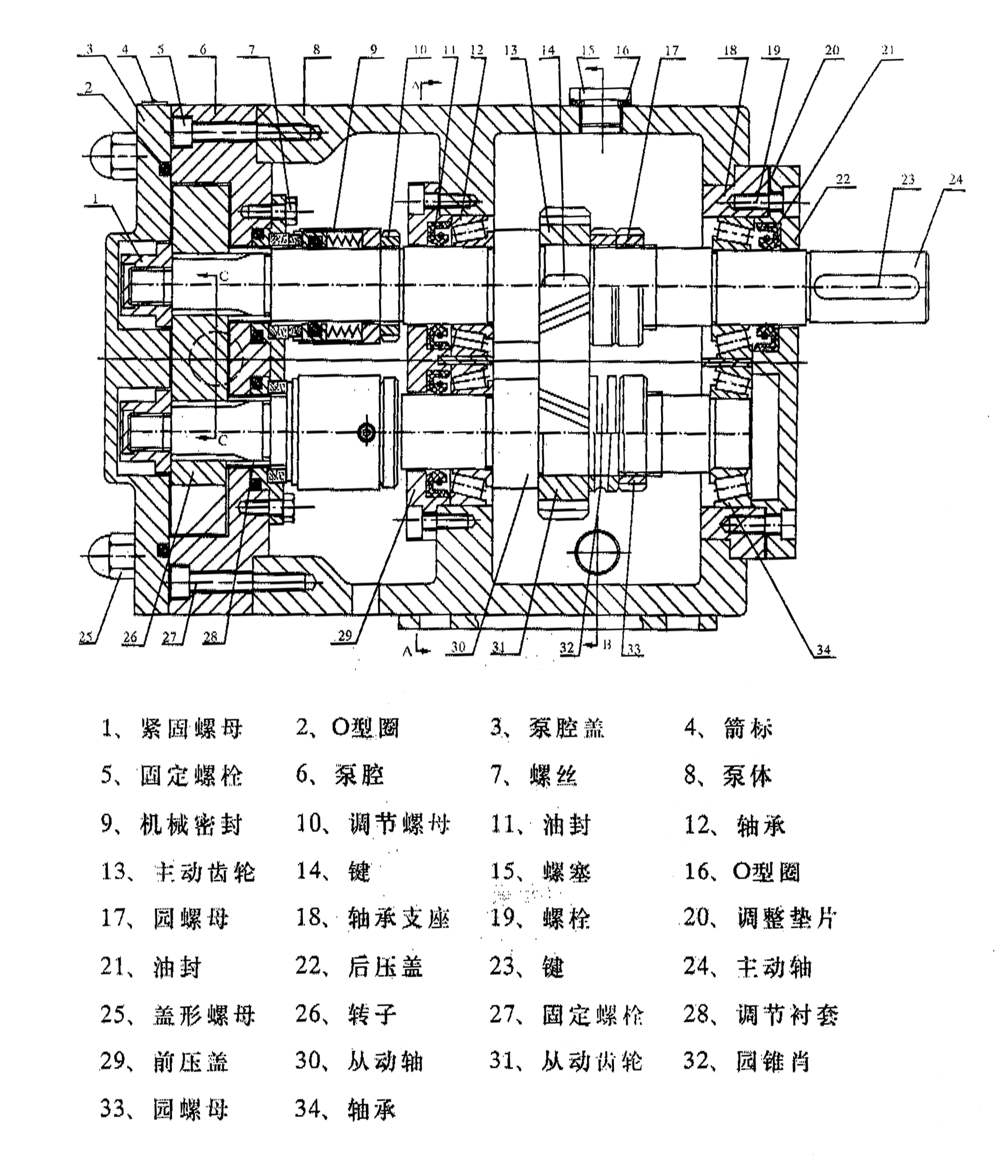

一、簡圖 1、雙列球軸承 2、泵用機械密封 3、O形密封圈 4、泵面蓋 5、三葉形泵輪 6、泵體 7、雙頭螺柱 8、軸承壓蓋 9、軸承支座 10、齒輪輪箱 11、圓錐滾子軸承 12、傳動軸 13、主傳動軸 14、齒輪箱后蓋 15、斜齒輪輪（一對） 16、油封 17、O形密封圈 二、裝配
三、安裝 由于該泵不附帶電機、調整裝置和基礎板等其它配件，故在安裝本泵時，希參照下圖（安裝示意圖）及前面的技術參數表中的電機功率和最高限速，選用合適的電機（最好選用調速電機）型號和一副彈性聯軸器，并按照本泵及所選電機的中心高、配制一塊不銹鋼的基礎板。 在安裝時。還應注意的幾個問題： 2、因本泵是屬定容泵，每轉排量固定，一旦上道工序因故停止工作而泵仍在繼續工作的話，泵的壓力將無限升高，最后導致密封泄漏、機件損壞等事故的發生，為此，必須采取有效的預防措施。例一：與上、下工序間應連鎖，當上、下工序停機時，同時停止泵的工作。例二、可在輸出的管路裝安全閥及超壓回路系統，一旦超壓時會自動卸荷。 四、操作 本泵操作方便、安全、只要一按電鈕，接通電源，便開始正常工作，為確保泵能更好的工作，還應注意以下要領。 2、在開泵時：必須讓它下一道工序的設備先啟動工作，然后，才能啟動本泵。 對于任何機械設備，平時維護保養工作做得好壞，它不僅反映在生產是否正常，更重要的直接影響到機械設備的使用奉命，對于泵來說，當然也不例外，為此，注意以下幾方面維護保養工作。 外型尺寸

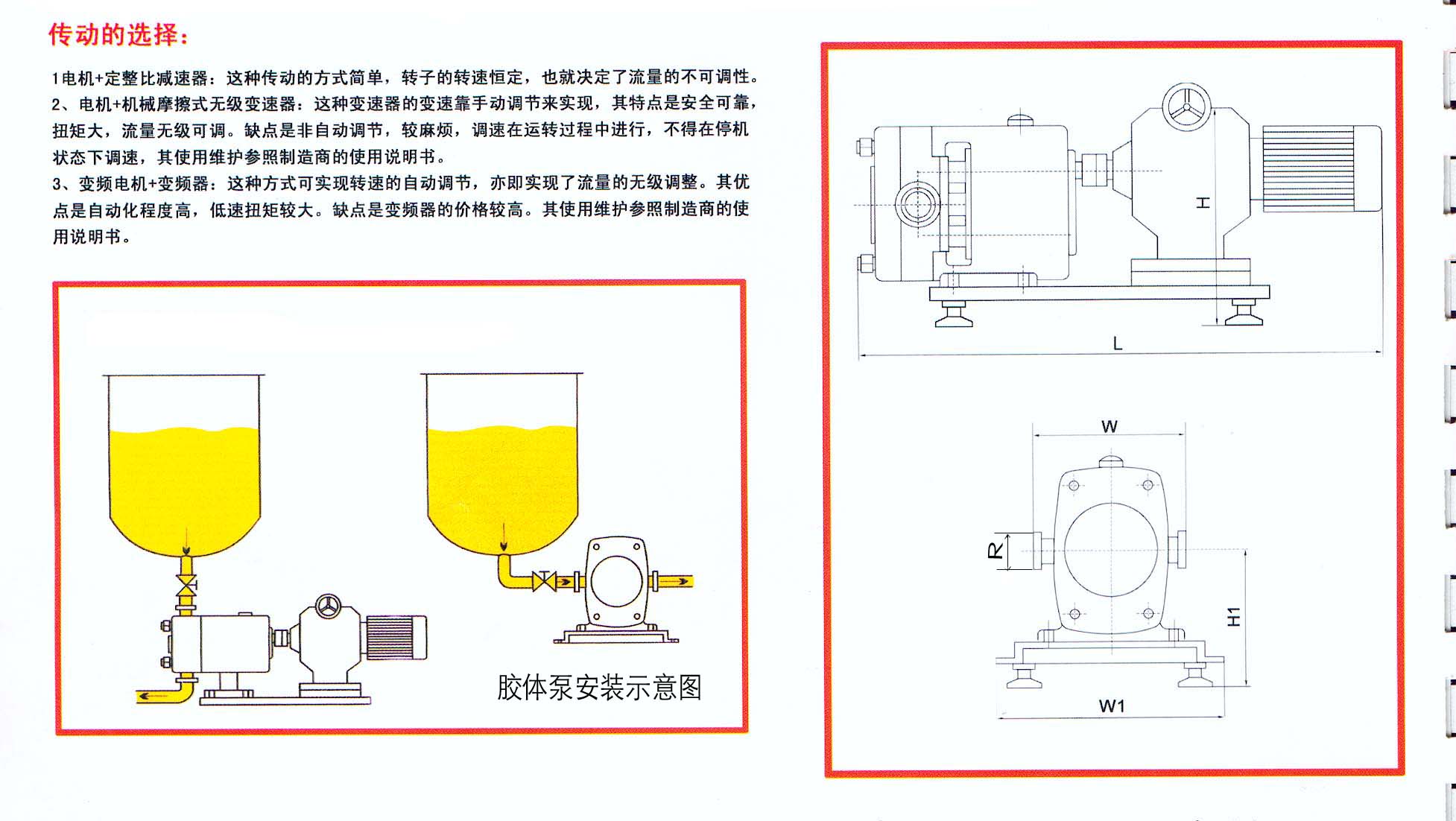

膠體泵安裝、外型尺寸 | |
| 產品型號 | R | L | H | H 1 | W | W 1 | 備注 |
| ZB3A-6 | ?50.5 | 780 | 390 | 170 | 190 | 240 | 接 口 連 接 方 式 ： 卡 箍 、 螺 紋 、 法 蘭 |
| ZB3A-8 | ?50.5 | 850 | 400 | 170 | 190 | 280 | |
| ZB3A-12 | ?50.5 | 980 | 450 | 185 | 220 | 330 | |
| ZB3A-20 | ?50.5 | 1000 | 450 | 190 | 250 | 330 | |
| ZB3A-30 | ?63.5 | 1050 | 480 | 220 | 270 | 350 | |
| ZB3A-36 | ?63.5 | 1100 | 490 | 220 | 270 | 360 | |
| ZB3A-52 | ?77.5 | 1250 | 580 | 260 | 270 | 480 | |
| ZB3A-66 | ?77.5 | 1250 | 600 | 260 | 270 | 480 | |
| ZB3A-78 | ?77.5 | 1270 | 600 | 295 | 370 | 480 | |
| ZB3A-100 | ?91 | 1320 | 670 | 295 | 370 | 480 | |
| ZB3A-135 | ?106 | 1500 | 670 | 295 | 370 | 480 | |
| ZB3A-160 | ?106 | 1600 | 700 | 310 | 380 | 500 | |
| ZB3A-200 | ?119 | 1650 | 700 | 310 | 380 | 500 |
選型和采購時注意事項 :
◎本表中標的單位為mm，表內接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準（接口的選擇，亦可采用螺紋快裝、法蘭等接口形式，具體進出口尺寸省略）。
◎本產品可根據用戶的特殊要求或說明進行特別制造。
◎產品在不影響基本結構及性能的改進時，恕不另行通知。
◎膠體泵-轉子泵中凡與輸送物料接觸的零配件，均采用符合衛生標準的不銹鋼材料制作，其密封件均采用無毒橡膠。可靠的防銹性和無毒密封性確保了安全衛生。
◎轉子的流線結構以及轉子室中無死點和非金屬件，避免了對被輸送物質造成污染。
◎膠體泵特別適用于再輸送過程中容易起泡沫以及輸送高粘度、高濃度及任何含顆粒的介質，經其輸送的物料保持原有的品質部變，不起任何理化反應。
◎采用外裝動、靜環式機械密封，可直接水沖洗，耐高壓，不易磨損，無泄漏。
◎體積小，流量大，揚程壓力高，適用長距離與高阻力定量輸送。
◎泵的葉輪與傳動齒輪分開，且在泵腔內各零配件之間保證一定的間隙，相互不接觸，伍磨損，低噪音，可靠性好，使用壽命長，節能降耗。
◎膠體泵配置變頻器后，可以隨意調節流量，并可做一般計量泵使用。
◎可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。
◎結構緊湊，維護方便，幾乎無易損件，運行成本低。
技術參數
膠體泵技術參數
| 產品型號 | 每百轉排量（L） | 建議調速范圍 | 對應流量 （L） | 電機功率（Kw） | 進、出口管 徑 |
| ZB3A-6 | 6 | 200~500 | 650~1600 | 0.75 | ?25×1.5 |
| ZB3A-8 | 8 | 850~2160 | 1.5 | ?25×1.5 | |
| ZB3A-12 | 12 | 1300~3200 | 2.2 | ?38×1.5 | |
| ZB3A-20 | 20 | 2100~5400 | 3 | ?38×1.5 | |
| ZB3A-30 | 30 | 200~400 | 3200~6400 | 4 | ?42×1.5 |
| ZB3A-36 | 36 | 3800~7600 | 5.5 | ?42×1.5 | |
| ZB3A-52 | 52 | 5600~11000 | ?51×1.5 | ||
| ZB3A-66 | 66 | 7100~14000 | 7.5 | ?63.5×2 | |
| ZB3A-78 | 78 | 9000~18000 | ?63.5×2 | ||
| ZB3A-100 | 100 | 11000~22000 | 11 | ?76×2 | |
| ZB3A-135 | 135 | 15000~30000 | ?89×2 | ||
| ZB3A-160 | 160 | 17000~35000 | ?89×2 | ||
| ZB3A-200 | 200 | 20000~43000 | 15 | ?100×2 |
［訂貨須知］
要達到完美的輸送效果，選擇泵時敬請用戶須知下列幾點：
1、輸送介質的性質如：濃度、粘度、酸堿度及溫度等特性。
2、對需要泵的輸出揚程、壓力及流量等要求。
3、介質中含粒顆的數量及大小等。
4、接口的選擇，本產品常采用卡箍快裝式連接（亦可采用螺紋快裝、法蘭等接口形式）。
5、本產品可根據用戶的特殊要求或說明進行特別制造。
［注意事項］
* 本表中對應流量范圍是指的介質為“水”時測定的數據為準。輸送高濃度、高粘度的物料時，選型應注意大一級型號膠體泵或電機功率須加大。
* ZB3A系列膠體泵分別為：A型（詳見彩圖）為采用普通電機需配置變頻器調速；B型（詳見彩圖）為采用無級變速摩擦電機。其最佳調速范圍200~500 rpm為宜。
* 泵對輸送流動性較差的介質的物料時，建議在泵入口（進口）處用流量相匹配的泵輸送。
* 產品在不影響基本結構及性能的改進時，恕不另行通知。（2004版本）
